Crea la tua stazione meteo con Arduino

Materiale Occorrente

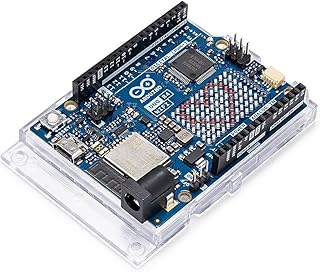

1) Arduino Uno R4 WIFI

Comprato su Amazon

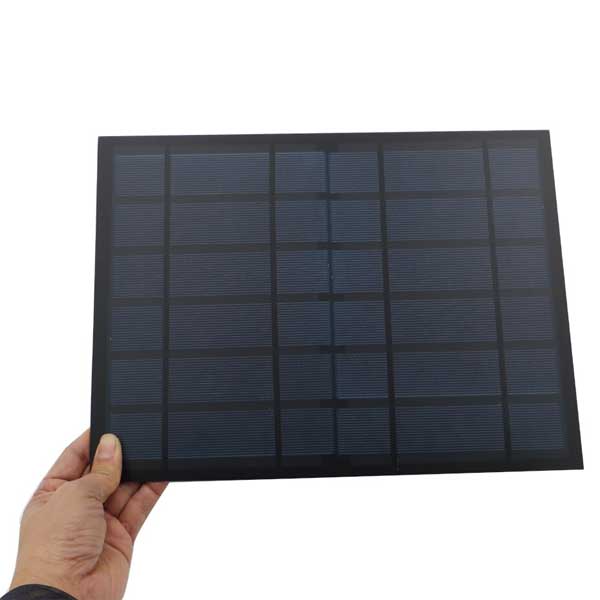

2) Pannello solare(Per alimentare Batteria)

Comprato su futura elettronica

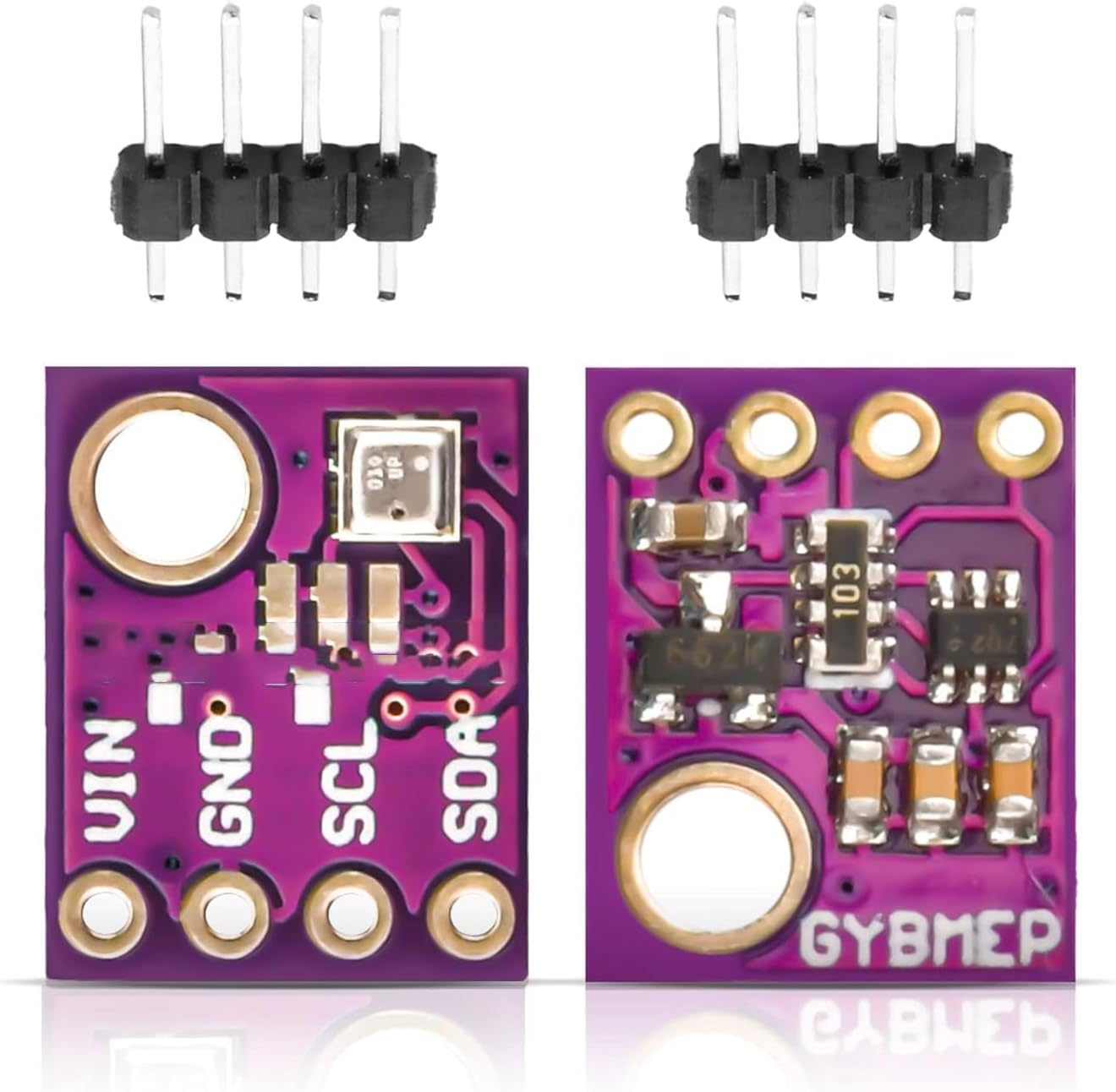

3) Sensore BME 280 (Per la rilevazione di Pressione atmosferica, temperatura, umidità relativa)

Comprato su Amazon

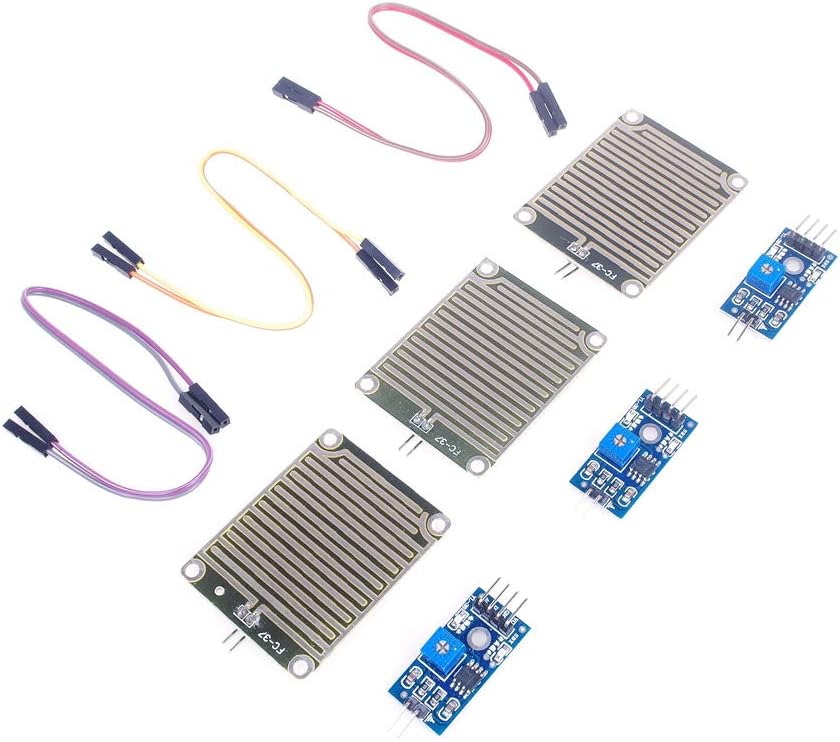

4) Sensore Pioggia (Per la rilevazione di pioggia)

Comprato su Amazon

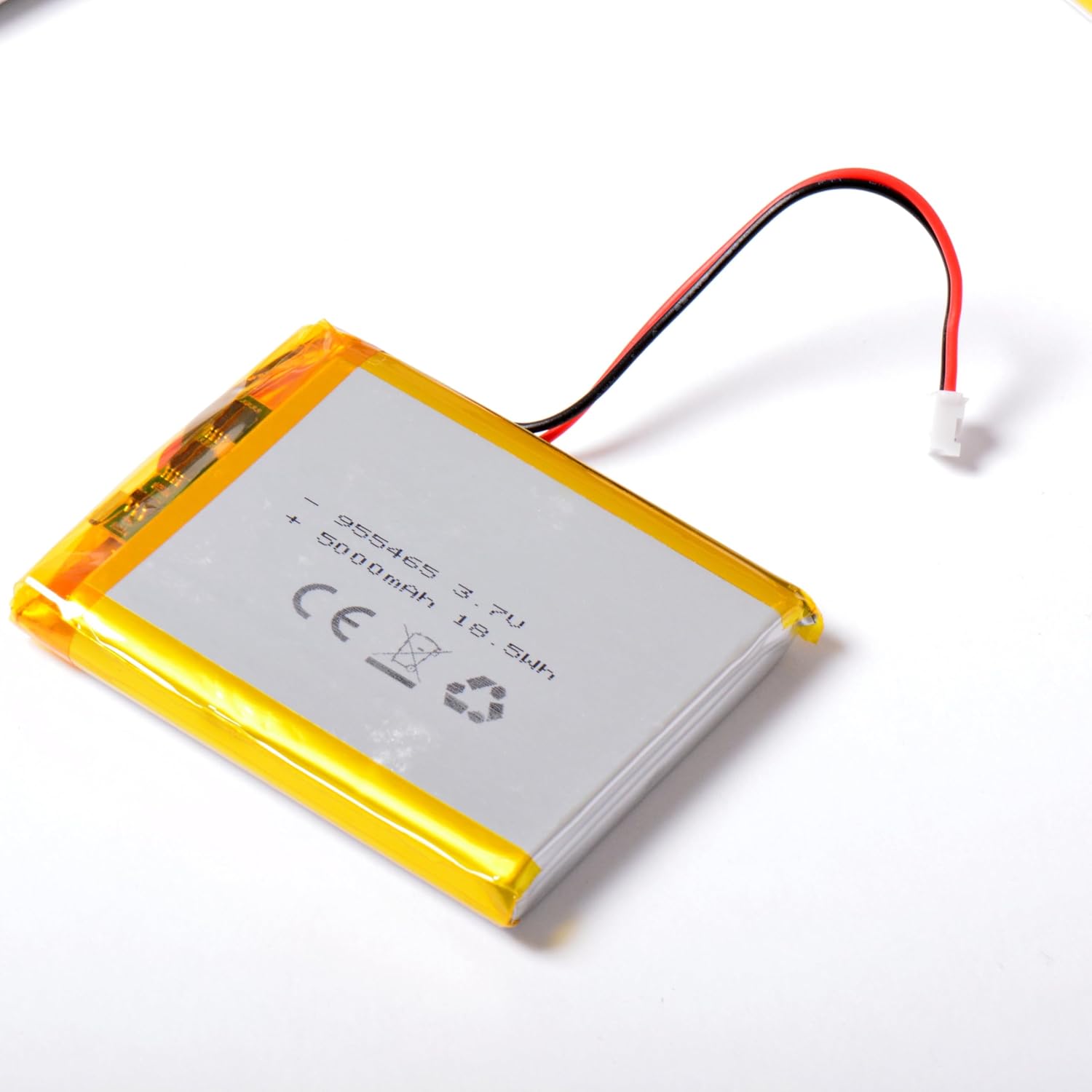

5) Batteria 3,7V 5000mAh (Per alimentare il tutto)

Comprato su Amazon

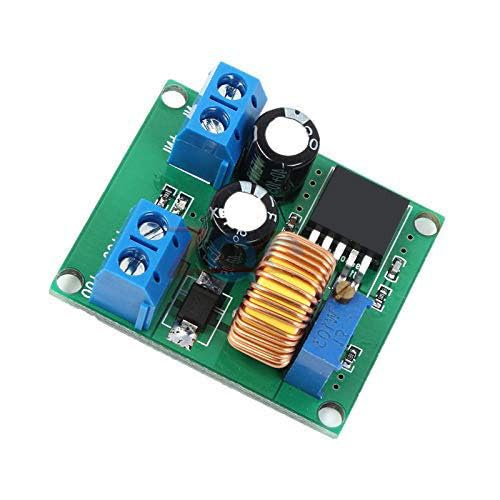

6) Modulo Step Up 3,7V a 5V (io ne ho usato uno regolabile,per alimentare correttamente Arduino)

Comprato su Amazon

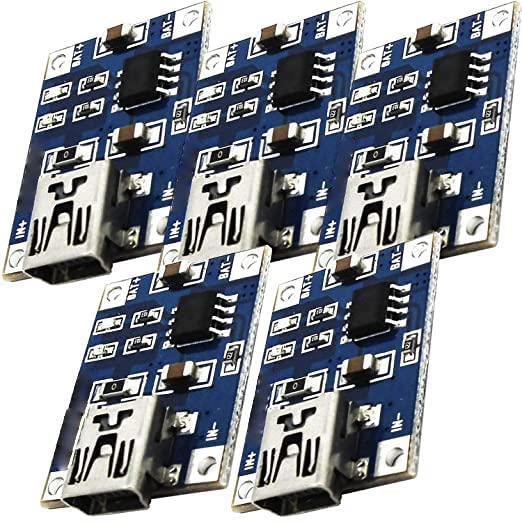

7) Modulo caricabatterie 3,7V (per collegare correttamente l'uscita del pannello solare alla batteria)

Comprato su Amazon

Miglioramenti hardware sulla base dell'esperienza.

Potete migliorare le performance della stazioncina con piccoli accorgimenti che vi suggerisco.

1) Pannello solare. Comprarne uno da 20W 5V. Ce ne sono molti in rete scegliete quello che preferite.
2) Modulo caricabatterie 3,7V. Comprane uno da 3A max invece che da 1A, così potrete ricaricare più velocemente se il pannello solare è più performante.
3) Batteria. Se seguite i punti 1,2, potete pensare di cambiare anche batteria scegliendone una da 10000mAh se il circuito con Arduino consuma troppo.

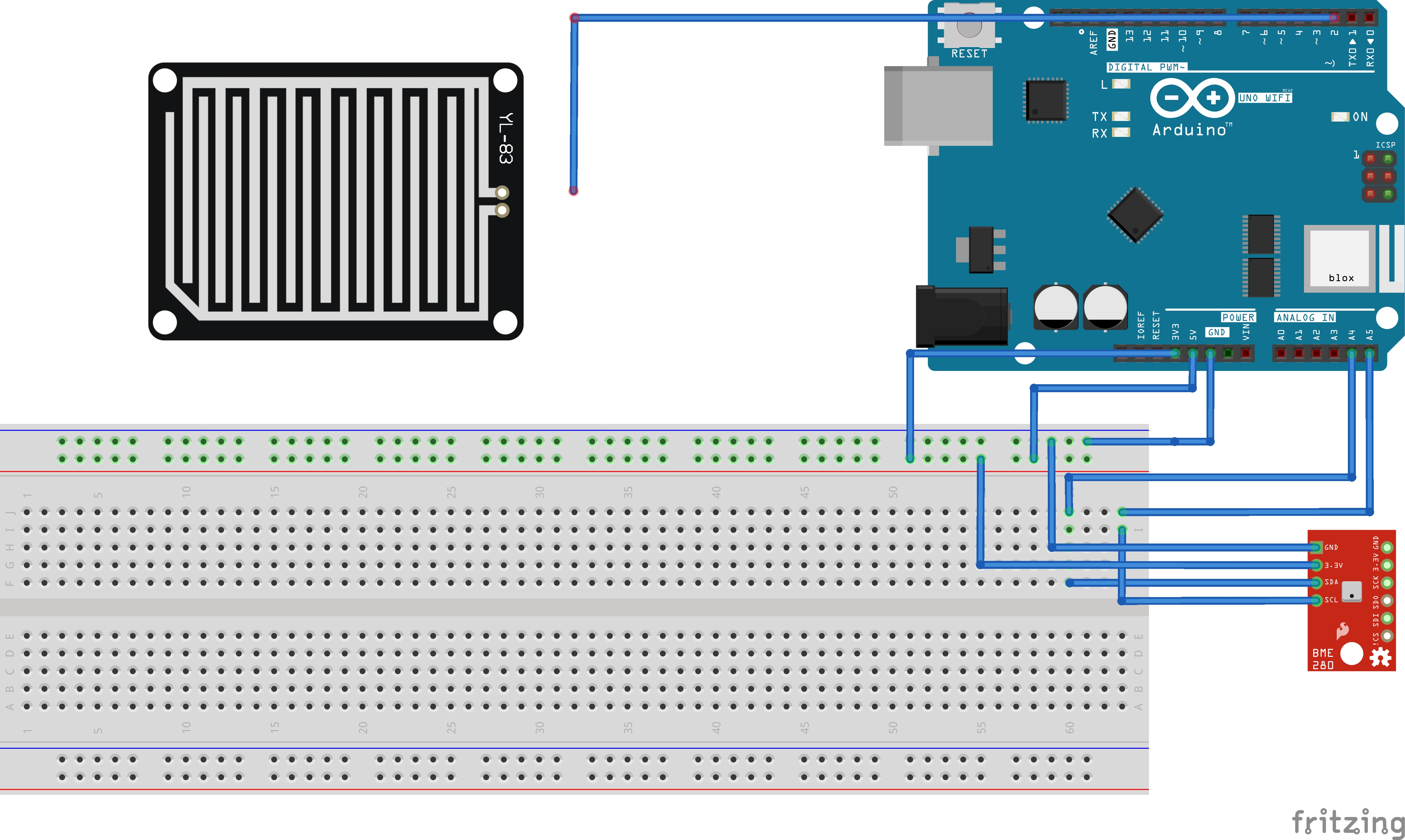

Arduino R4 WiFi Codice

#include "R4WiFi_secrets.h" #include <R4HttpClient.h> #include <BMx280I2C.h> #define I2C_ADDRESS 0x76 BMx280I2C bmx280(I2C_ADDRESS); int pinpioggia=2; WiFiSSLClient client; R4HttpClient http; const char* _SSID = "############"; const char* _PASS = "############"; void setup() { Serial.begin(9600); while (!Serial); String fv = WiFi.firmwareVersion(); if (fv < WIFI_FIRMWARE_LATEST_VERSION) Serial.println(F("Please upgrade the firmware")); if (WiFi.status() == WL_NO_MODULE) { Serial.println(F("Communication with WiFi module failed!")); while (true); } WiFi.begin(_SSID, _PASS); Serial.print(F("Connecting to WiFi")); while (WiFi.status() != WL_CONNECTED) { delay(1000); Serial.print(F(".")); } Serial.println(); Serial.println(F("Successfully connected to WiFi!")); delay(1000); // give some time for the connection to stabilize pinMode(pinpioggia,INPUT); Wire.begin(); if (!bmx280.begin()) { Serial.println("begin() failed. check your BMx280 Interface and I2C Address."); while (1); } if (bmx280.isBME280()) Serial.println("sensor is a BME280"); else Serial.println("sensor is a BMP280"); //reset sensor to default parameters. bmx280.resetToDefaults(); //by default sensing is disabled and must be enabled by setting a non-zero //oversampling setting. //set an oversampling setting for pressure and temperature measurements. bmx280.writeOversamplingPressure(BMx280MI::OSRS_P_x16); bmx280.writeOversamplingTemperature(BMx280MI::OSRS_T_x16); //if sensor is a BME280, set an oversampling setting for humidity measurements. if (bmx280.isBME280()) bmx280.writeOversamplingHumidity(BMx280MI::OSRS_H_x16); //set the sensor to "normal" mode with 4 measurement per second: bmx280.writeStandbyTime(BMx280MI::T_SB_3); bmx280.writePowerMode(BMx280MI::BMx280_MODE_NORMAL); } int pioggia=0; void loop() { do { delay(100); } while (!bmx280.hasValue()); //important: measurement data is read from the sensor in function hasValue() only. //make sure to call get*() functions only after hasValue() has returned true. Serial.print("Pressure: "); Serial.println(bmx280.getPressure()); Serial.print("Pressure (64 bit): "); Serial.println(bmx280.getPressure64()); //Serial.print("Pressure (<64,8>): "); Serial.println(bmx280.getPressureI64()); Serial.print("Temperature: "); Serial.println(bmx280.getTemperature()); if (bmx280.isBME280()) { Serial.print("Humidity: "); Serial.println(bmx280.getHumidity()); } //Serial.println(bmx280.) pioggia=digitalRead(pinpioggia); Serial.println("#;"+(String)bmx280.getPressure64()+";"+(String)bmx280.getTemperature()+";"+(String)bmx280.getHumidity()); if(pioggia==1) { http.begin(client, "https://www.ardeameteo.com/Home/inserisciRegistrazione?pressione="+((String)bmx280.getPressure64())+"&temperatura="+((String)bmx280.getTemperature())+"&umidita="+((String)bmx280.getHumidity())+"&localita=####&pioggia=Pioggia_non_rilevata&authCode=####", 443); http.setTimeout(5000); http.addHeader("User-Agent: Arduino UNO R4 WiFi"); http.addHeader("Connection: close"); int responseNum = http.GET(); if (responseNum > 0) // OR if (responseNum == HTTP_CODE_OK) // 200 OK { // Get body String responseBody = http.getBody(); Serial.println(responseBody); Serial.println("Response code: " + String(responseNum)); } else { Serial.println("Request Failed: " + String(responseNum)); } http.close(); }else { http.begin(client, "https://www.ardeameteo.com/Home/inserisciRegistrazione?pressione="+((String)bmx280.getPressure64())+"&temperatura="+((String)bmx280.getTemperature())+"&umidita="+((String)bmx280.getHumidity())+"&localita=####&pioggia=Pioggia_rilevata&authCode=####", 443); http.setTimeout(5000); http.addHeader("User-Agent: Arduino UNO R4 WiFi"); http.addHeader("Connection: close"); int responseNum = http.GET(); if (responseNum > 0) // OR if (responseNum == HTTP_CODE_OK) // 200 OK { // Get body String responseBody = http.getBody(); Serial.println(responseBody); Serial.println("Response code: " + String(responseNum)); } else { Serial.println("Request Failed: " + String(responseNum)); } http.close(); } delay(500000); }
